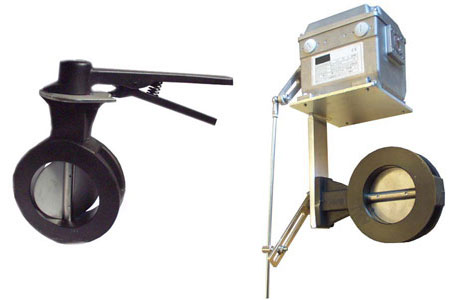

Anwendung:
Mengenregelung von Luft und Abgas
Luftabsperrung
Luft- und Abgasabscheidung
Manuelle Bedienung oder Steuerung mit elektrischem Stellmotor
| Merkmale – Drosselklappe | |
| Anschlussgrößen: | EDN 65 bis DN 150/PN16 |
| Max. Betriebsdruck: | 210 mbar |
| Max. Medienttemperatur: | 450°C |
| Leckrate bei geschlossener Klappe: | ca. 2 % |
| Gegenflansche: | ausschließlich |
| Flanschdichtungen: | ausschließlich |
| Merkmale – Zweistufenstellmotor | |
| Modell: | ECON-0 |
| Drehmoment | 20Nm (optional 4/7/15 Nm) |
| Anschlussspannung: | 24/115/230Vac, +10%-15% |
| Frequenz: | 50-60Hz |
| Steuerbefehle: | auf/zu oder proportional |
| Proportionales Steuersignal: | 0 – 10V, 4-20mA (nur Modell ECON-0 24V) |
| Betriebstemperatur: | -10°C – +60°C |
| Lagerungstemperatur: | -20°C – +80°C |
| Leistungsaufnahme: | 47VA |
| 2 potentialfreie Hilfs-Mikroschalter | 5A/250Vac |
| Rückführpotentiometer, Modus: auf/zu | 1 x 1 Ω |
| Potentiometerstrom: | 0-10Vdc |
| Drehwinkel: | 90° |
| Drehzeit für 90° | 60 Sek. (optional von 7-120 Sek.) |
| Arbeitswelle: | 9,5mm |
| Hand / Automatik-Umschaltung: | einschließlich |
| Schutzart: | IP 54 |
| Gewicht: | 2,5 Kg |
| Kabeldurchführung: | 2x PG 3,5 |
| Montagestellung: | Beliebig |
| Umgebungsbedingungen: | nicht einsetzbar in explosiver oder korrosiver Umgebung |
